半剖视图的绘制

来源::未知 | 作者:土豪赢三张真人版|中国军队战备巡航** | 本文已影响
当物体具有对称平面时,想垂直于对称平面的投影面上投射所得的图形,可以对称中心线为界,一半画成剖视图,另一半画成视图。这种剖视图成为半剖视图。

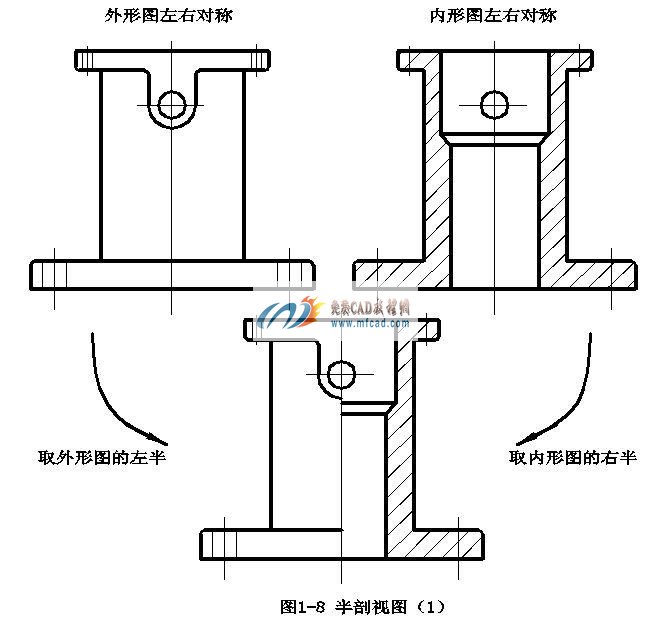

由于基建的结构左右对称,因此基建的主视图外形是左右对称的,主视图的全剖视图也是左右对称的。那么主视图就可以以对称中心线为界,一半画成剖视图,另一半画成视图,如图1-8所示。



    由于图形对称,因此表示外形的视图中的虚线不必画出。同样,表示内形的剖视图中的虚线也不必画出。该例中,主视图的剖切面与机件前后方向的对称面重合,且视图按投射方向配置,因此剖切符号和视图名称均可省略。机件的上下方向没有对称面,因此俯视图必须标出剖切位置及视图名称。但由于视图时按投射方向配置的,因此箭头可以省略。
当机件的内形、外形均需表达,而其形状又具有对称平面时,常采用半剖视图。若机件的形状接近于对称,并且不对称部分已另有图形表达清楚时,也允许采用半剖视图。
